Moza R5 基座
适用于 Moza R5 基座的黑洞模块安装指南

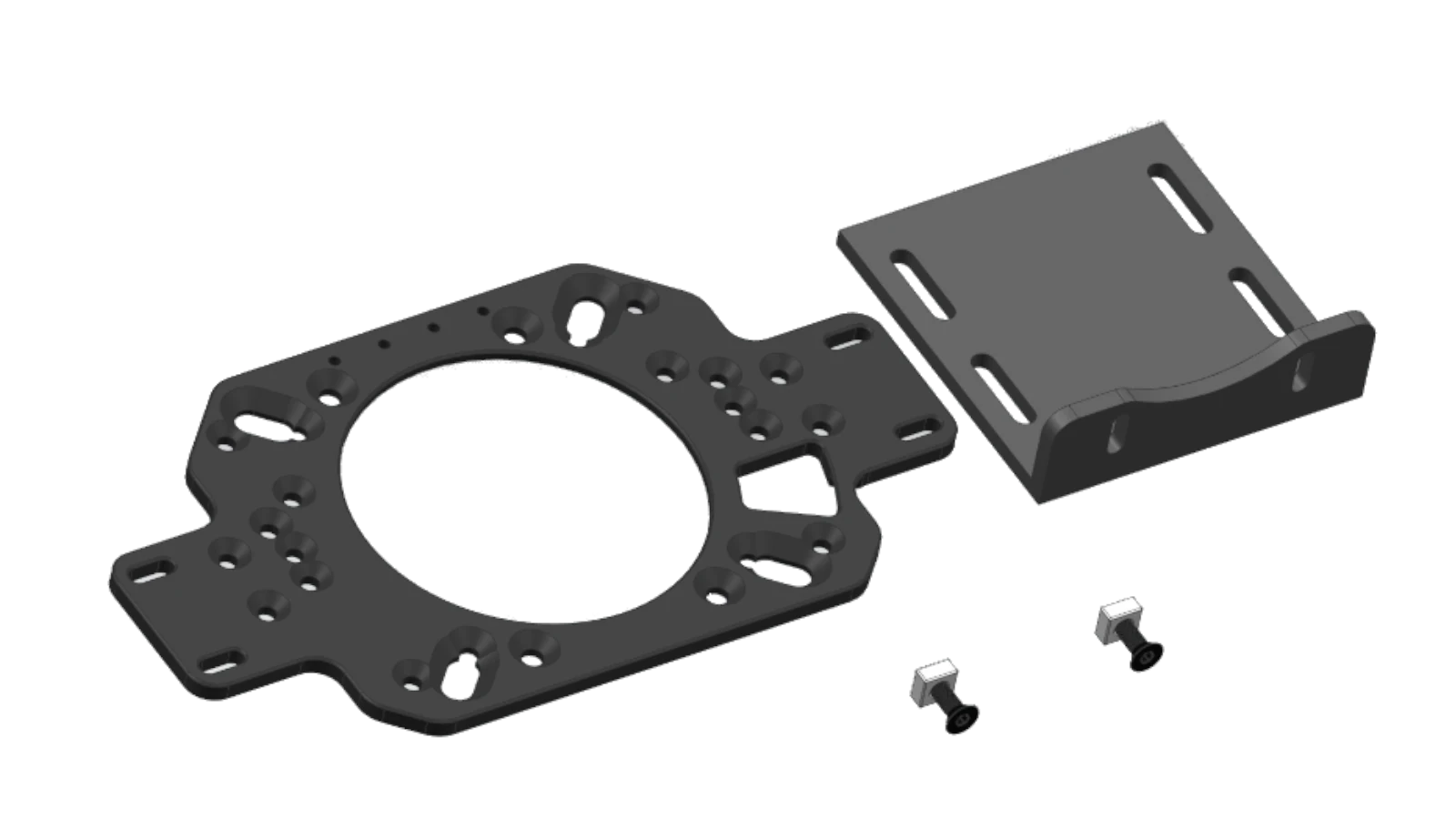

1
准备支架
通过两个螺丝连接通用支架和补充支架。配件包含：通用支架、补充支架、5mm 沉头螺丝和方形螺母。
通用支架请勿颠倒方向，安装前仔细对照图片
通用支架
补充支架
5mm沉头螺丝和方形螺母 X2

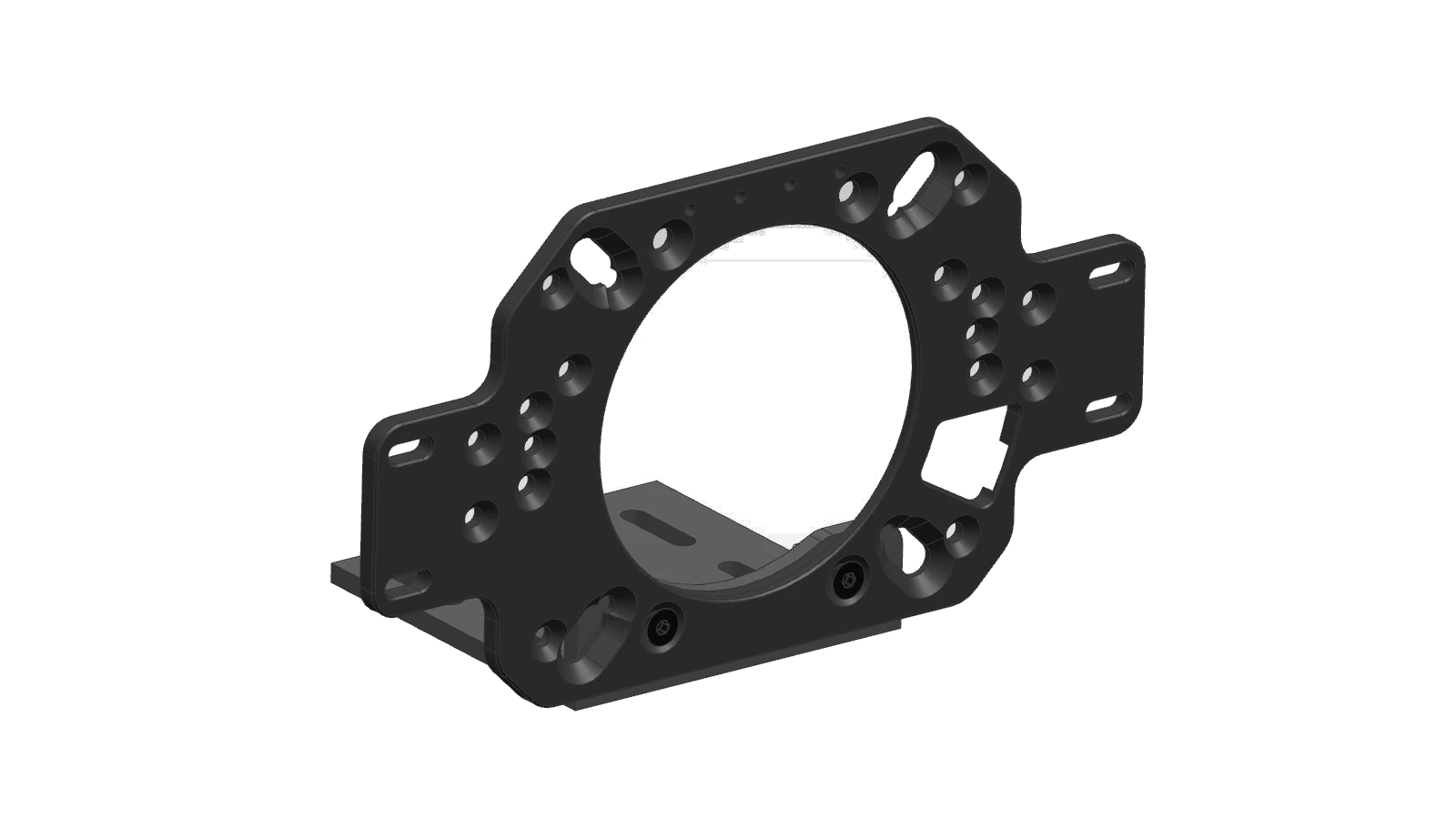

2
组装支架
把支架与基座组合起来。补充支架与基座通过螺丝组合，确保通用支架中间的圆形在基座轴的中心，背面2个手拧螺母锁紧。
注意区分通用支架正反面
螺丝位置1
螺丝位置2
注意正反面
3
安装支架
选择您的基座的安装方式

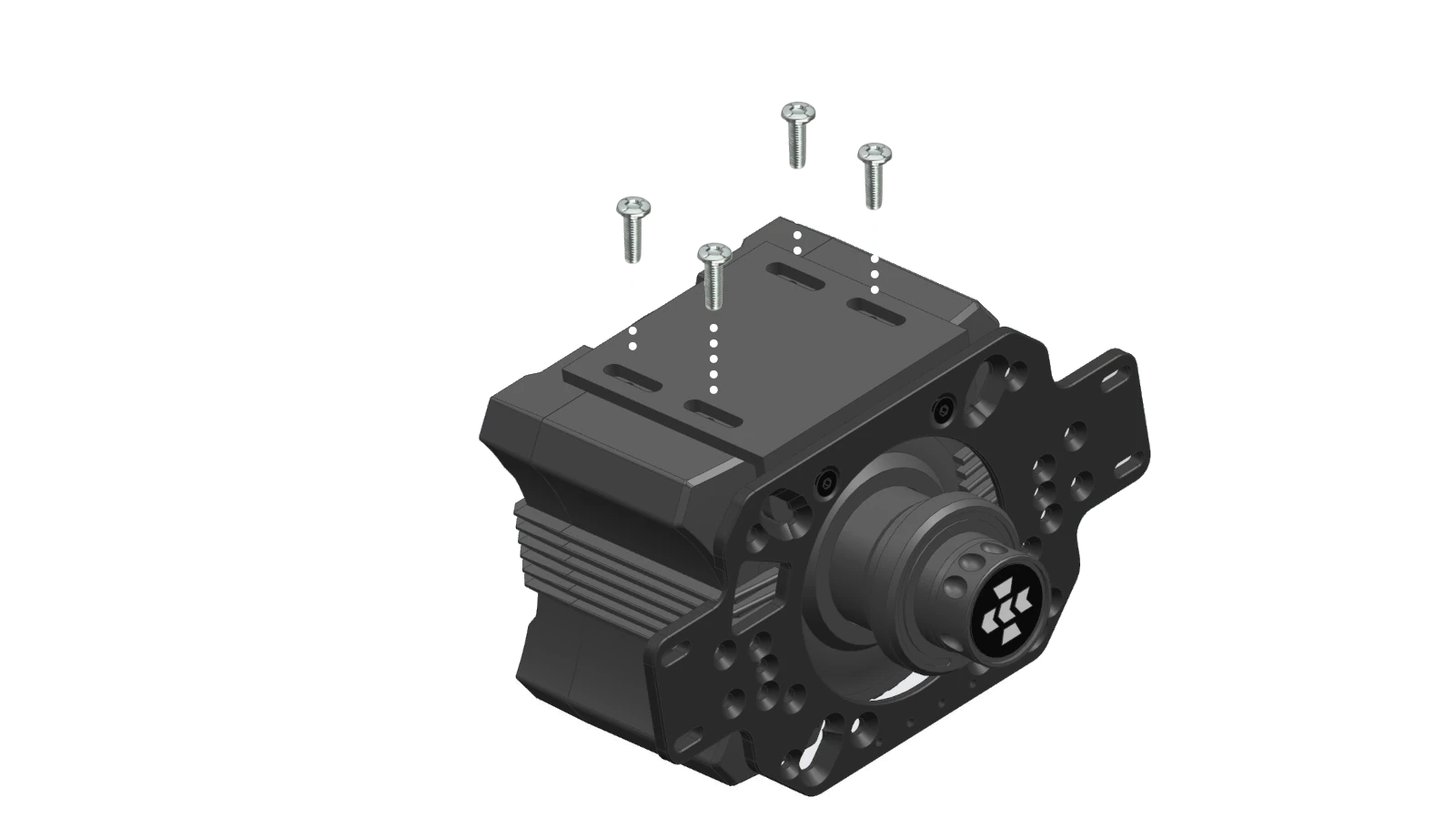

如果您的基座是水平摆放安装的，请将支架与基座对齐，底部用螺丝固定。
补充支架

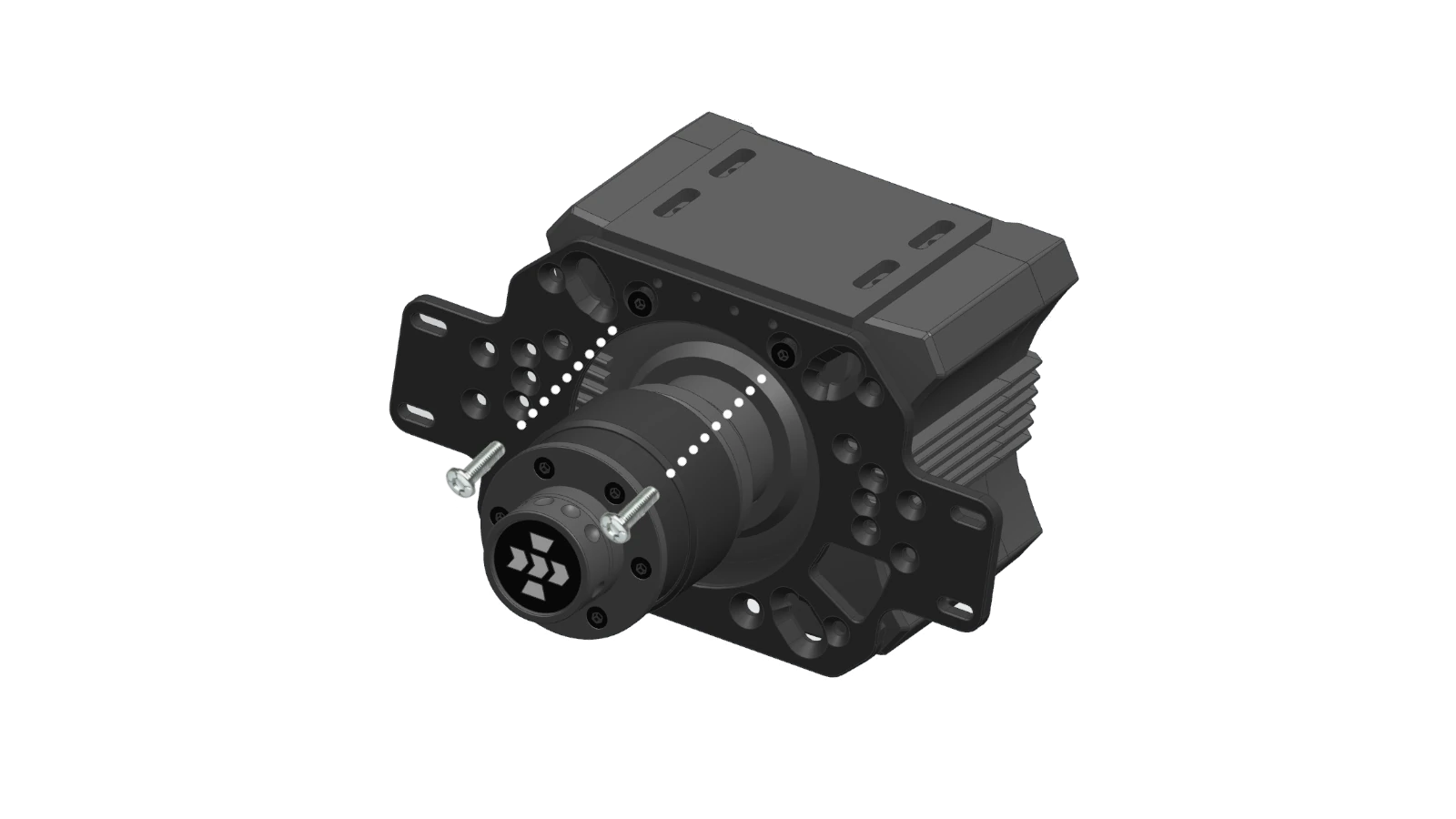

如果您的基座是悬吊安装的，请将通用支架旋转到图片角度(右下角有开口)，在通用支架面用螺丝固定。
补充支架
通用支架
右下角开口
4

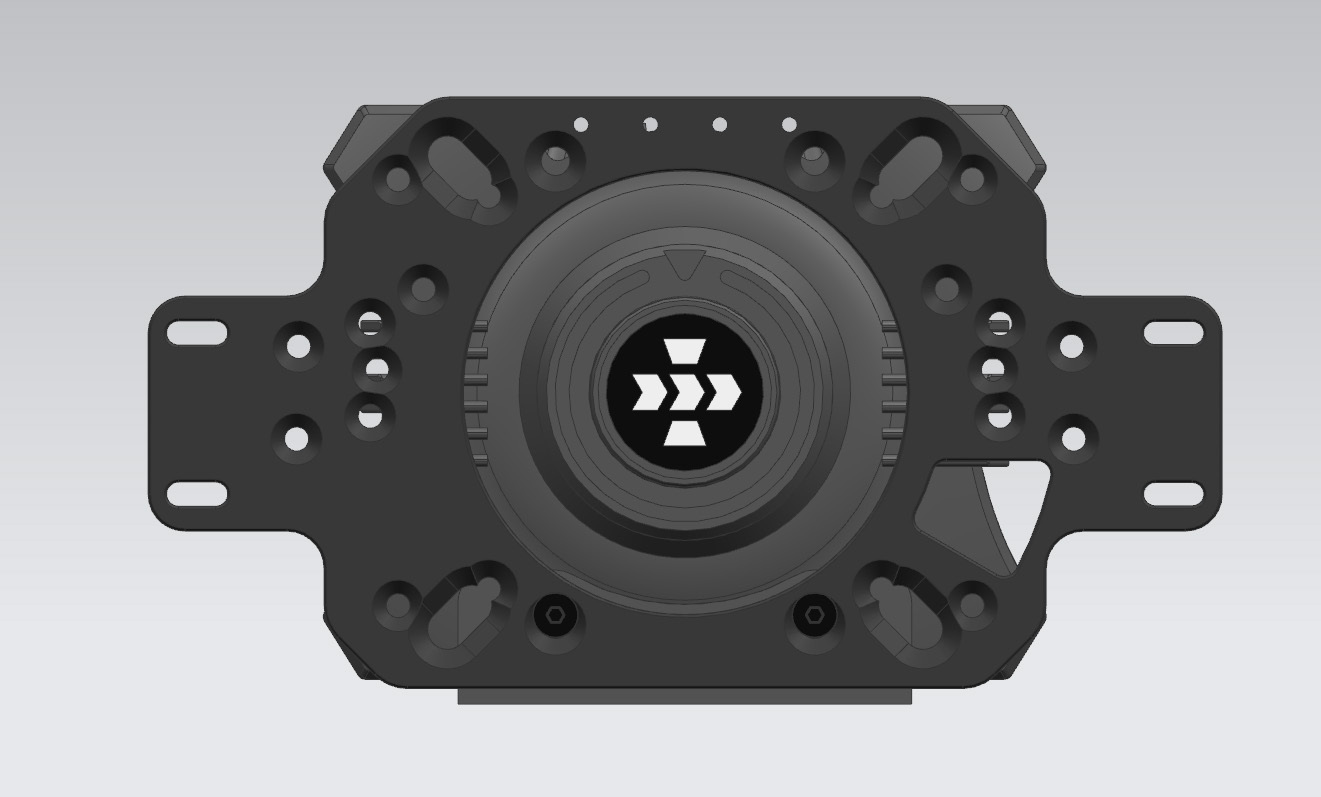

确保对齐
确保通用支架中间的圆形在基座轴的中心。
对齐正中心

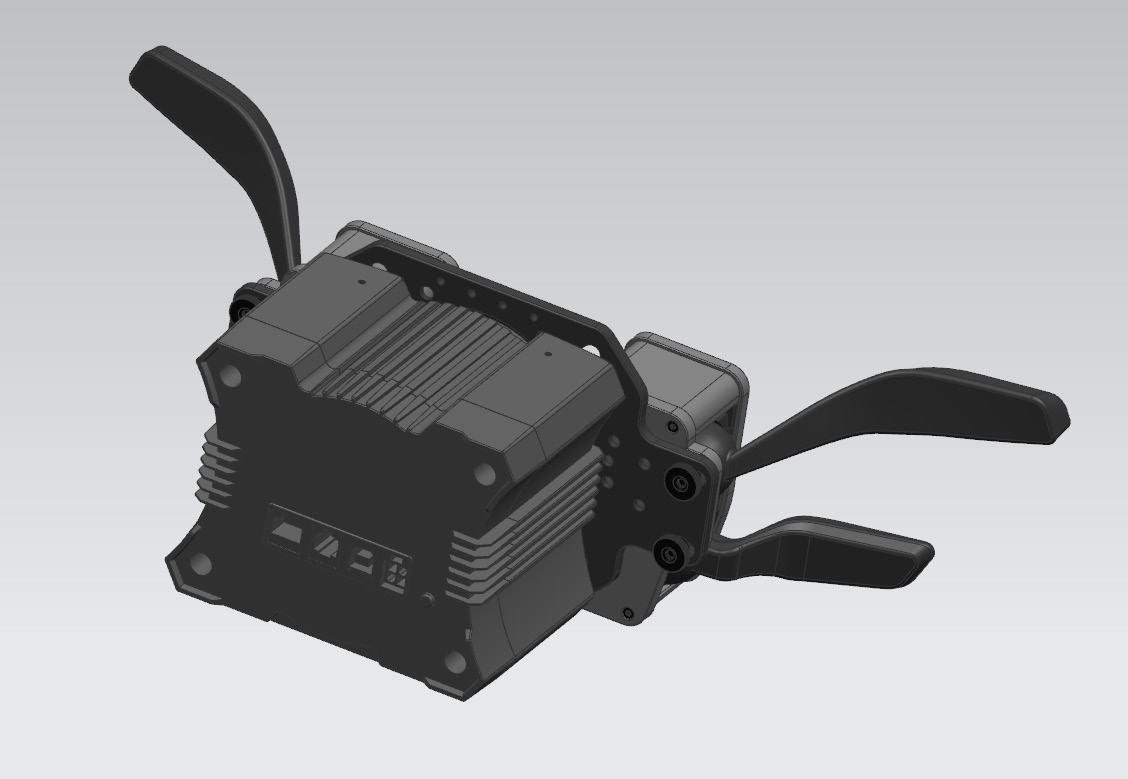

5
安装黑洞模块
锁紧背面4个手拧螺母。
螺母位置
螺母位置
6

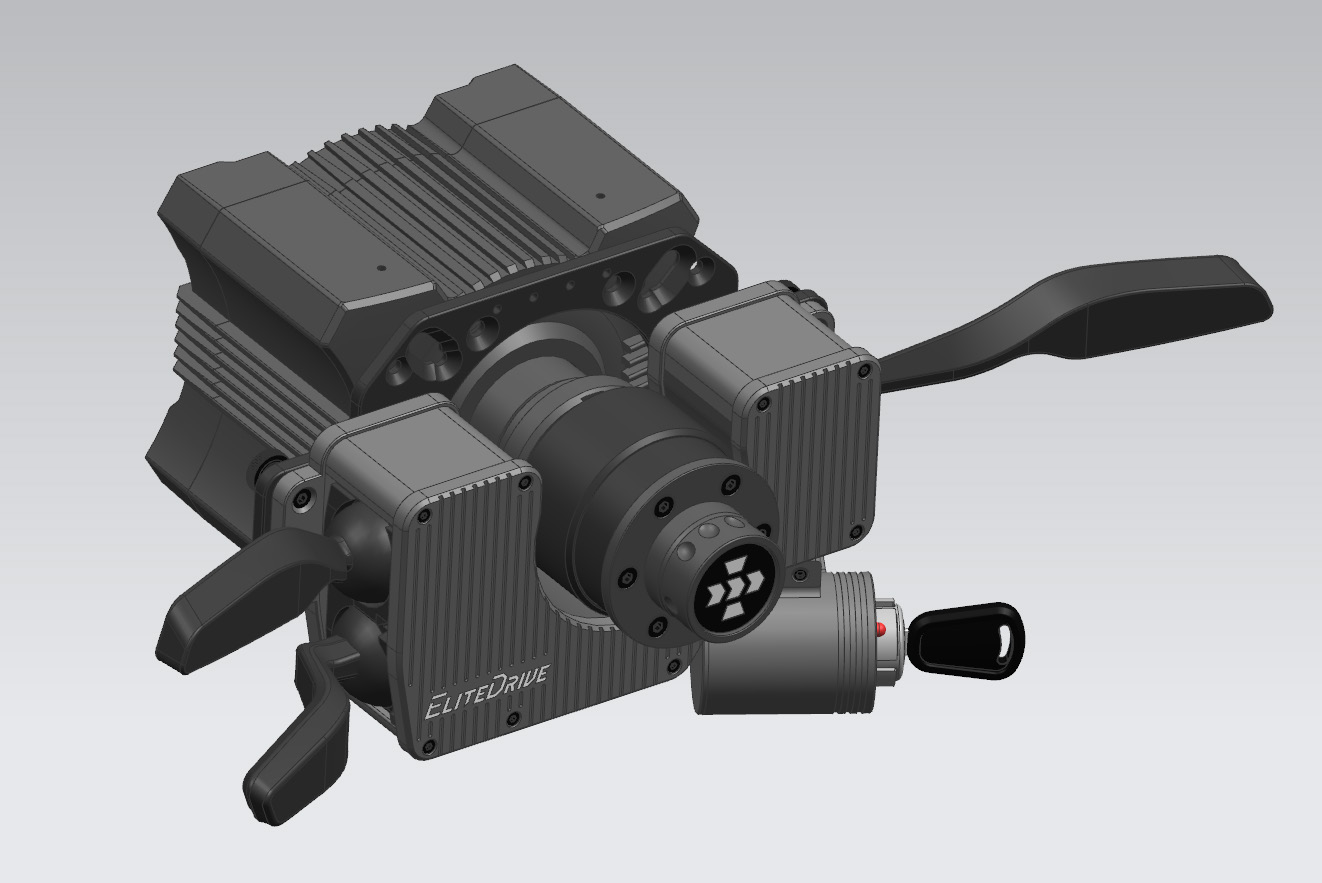

安装管状支架(套娃)
按图插好管状支架。
管状支架(套娃)

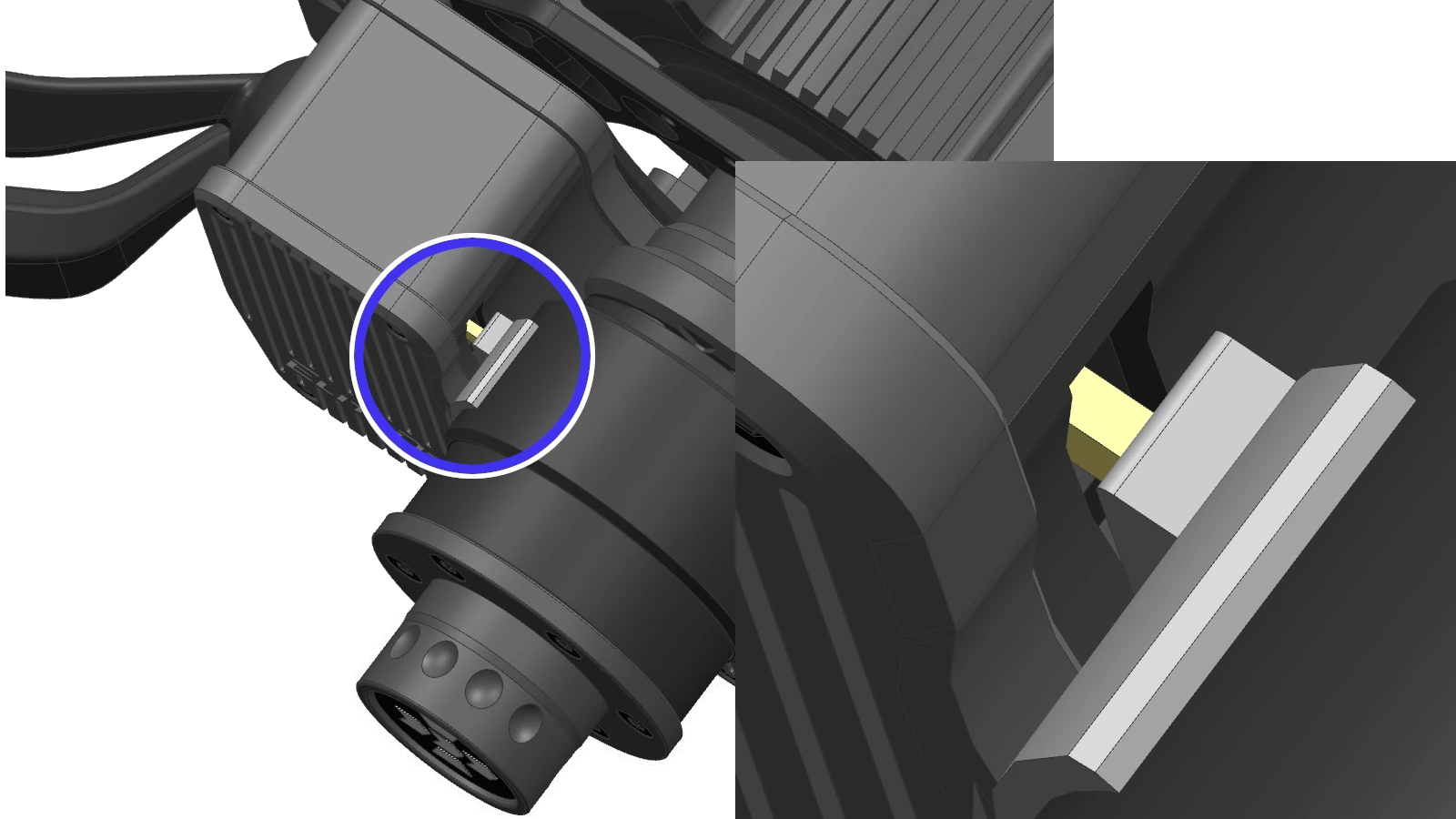

7
准备在套娃上贴上复位凸轴
复位凸轴和这个金色舌头有触发关系，要对齐。
金色舌头
复位凸轴
8

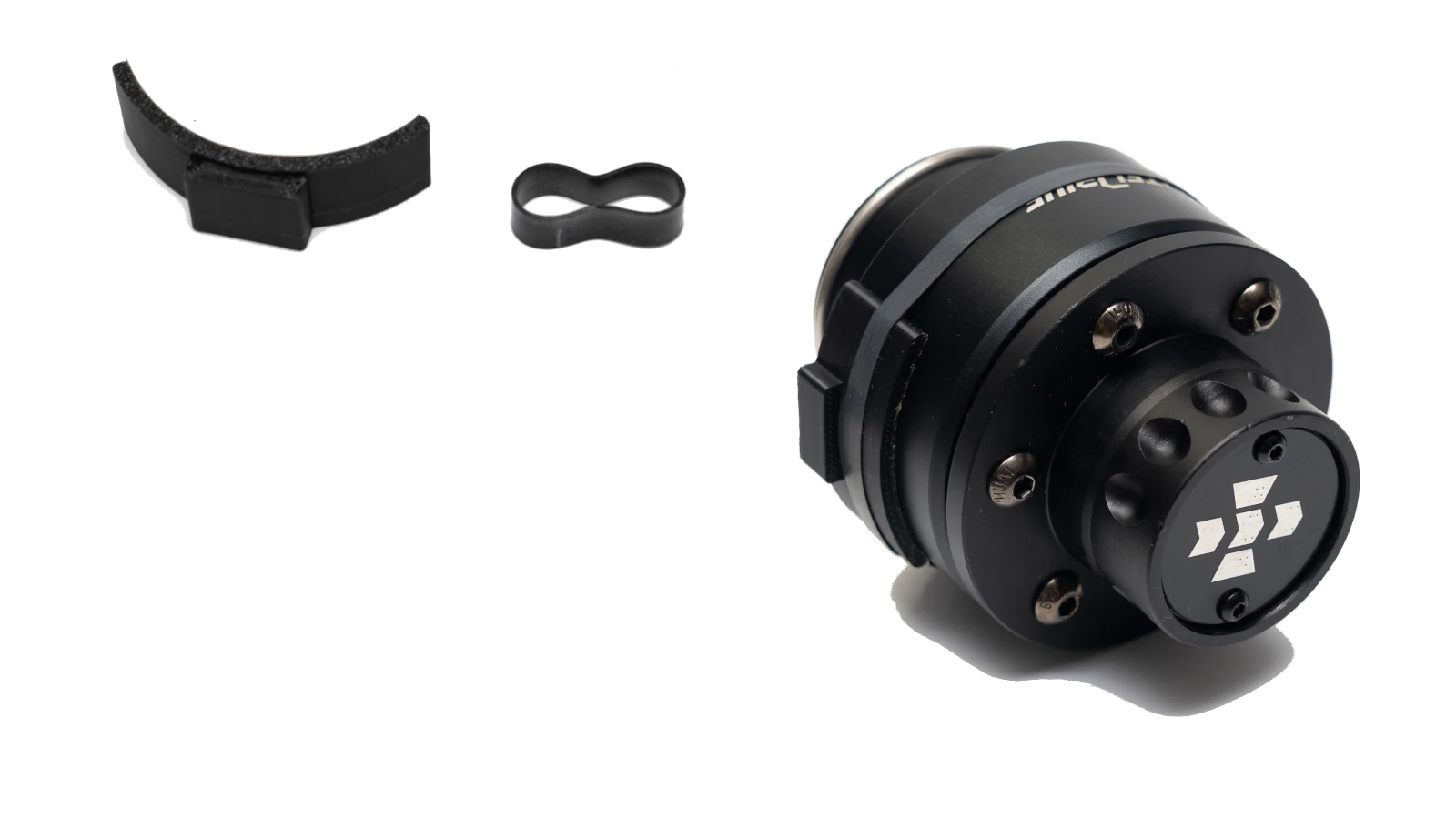

粘贴复位凸轴并加固
复位凸轴只安装一个，撕开双面胶贴上。
复位凸轴刚贴不牢固，使用橡皮筋固定3天，达到最强粘合度后，可以取下橡皮筋。
注意复位凸轴安装方向，请仔细看图。
复位凸轴
辅助固定橡皮筋

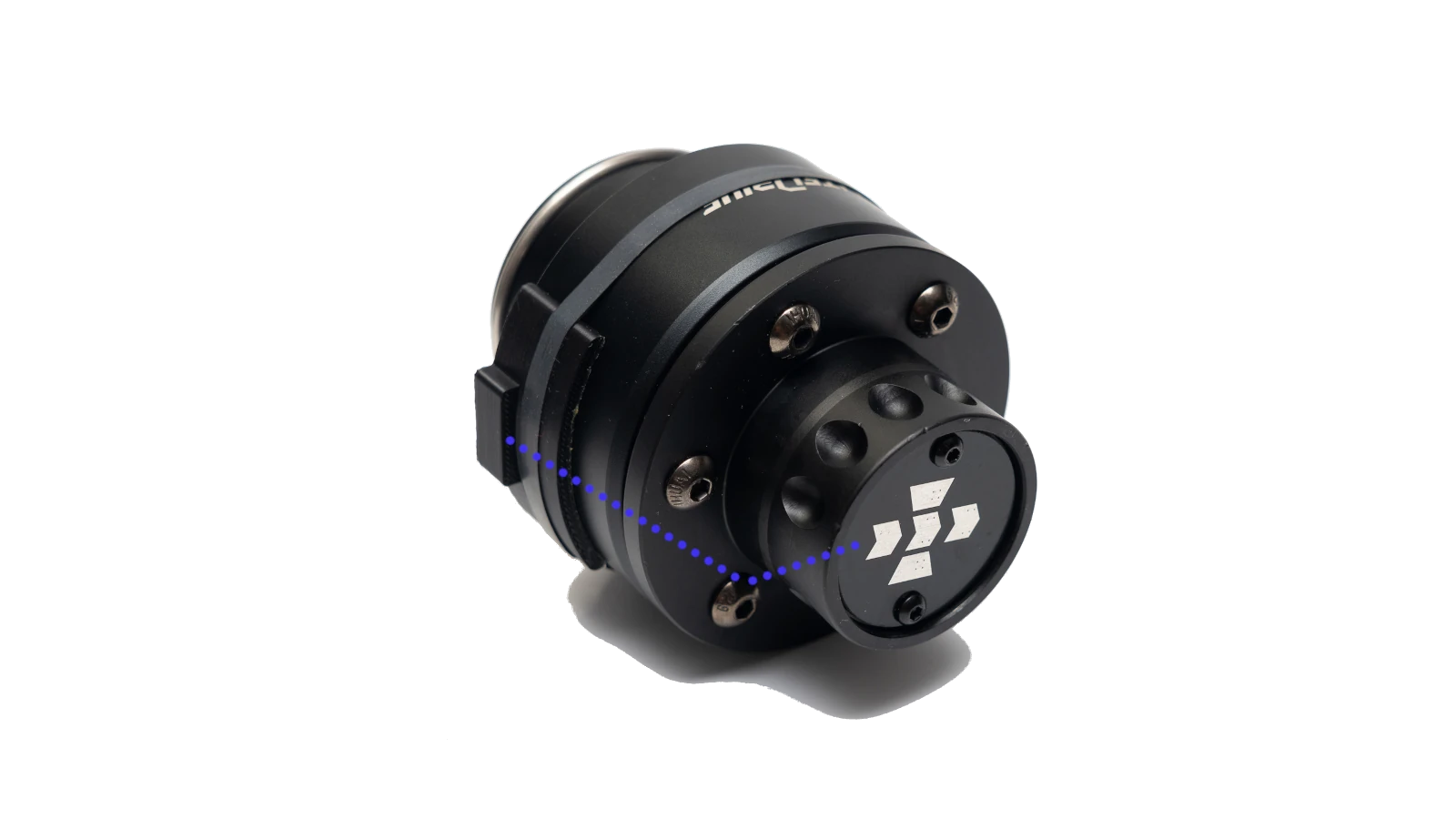

9
调整复位凸轴角度
复位凸轴要正确对齐！
用力旋转快拆环可以调整角度
要对齐
10

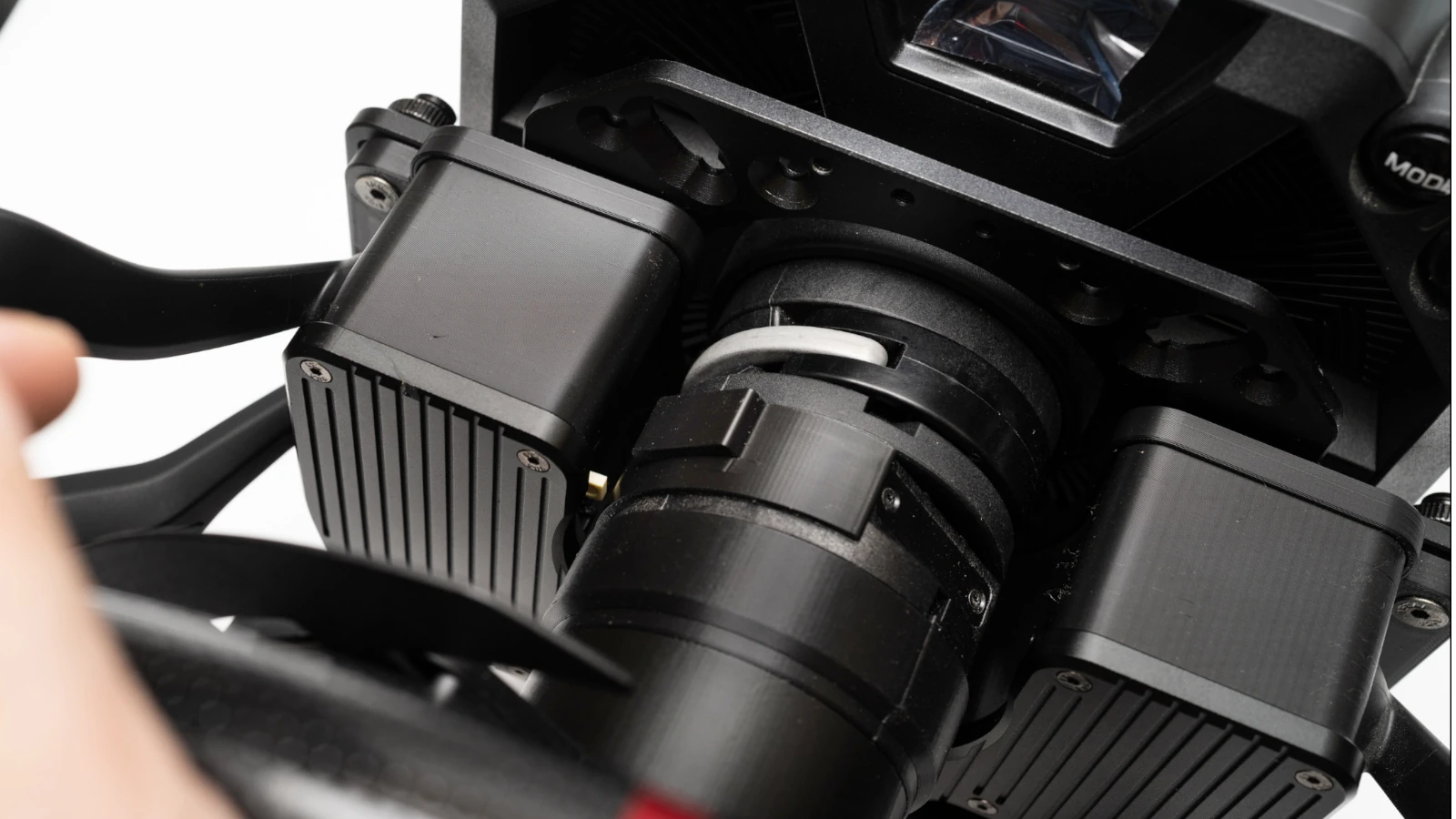

调整复位凸轴灵敏度 1
左右移动黑洞模块，可改善复位凸轴的灵敏度。请调整到刚好能使转向手柄复位的位置后，拧紧背后的4个固定螺母。
螺母位置
螺母位置

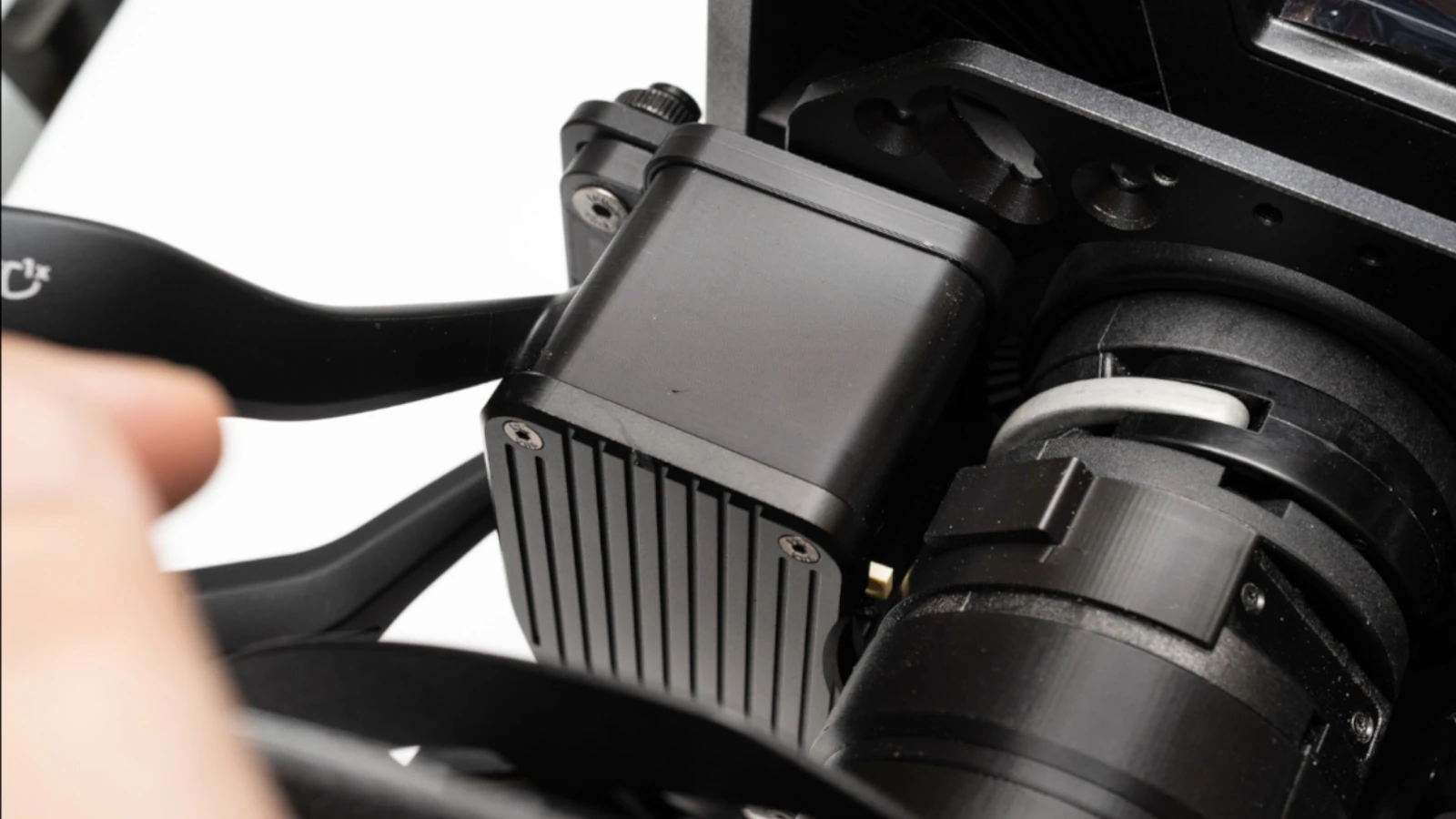

11
调整复位凸轴灵敏度 2
复位凸轴与黑洞模块的这个凸出的“金色舌头”有触发关系。
拨动转向手柄
并观察此处
12

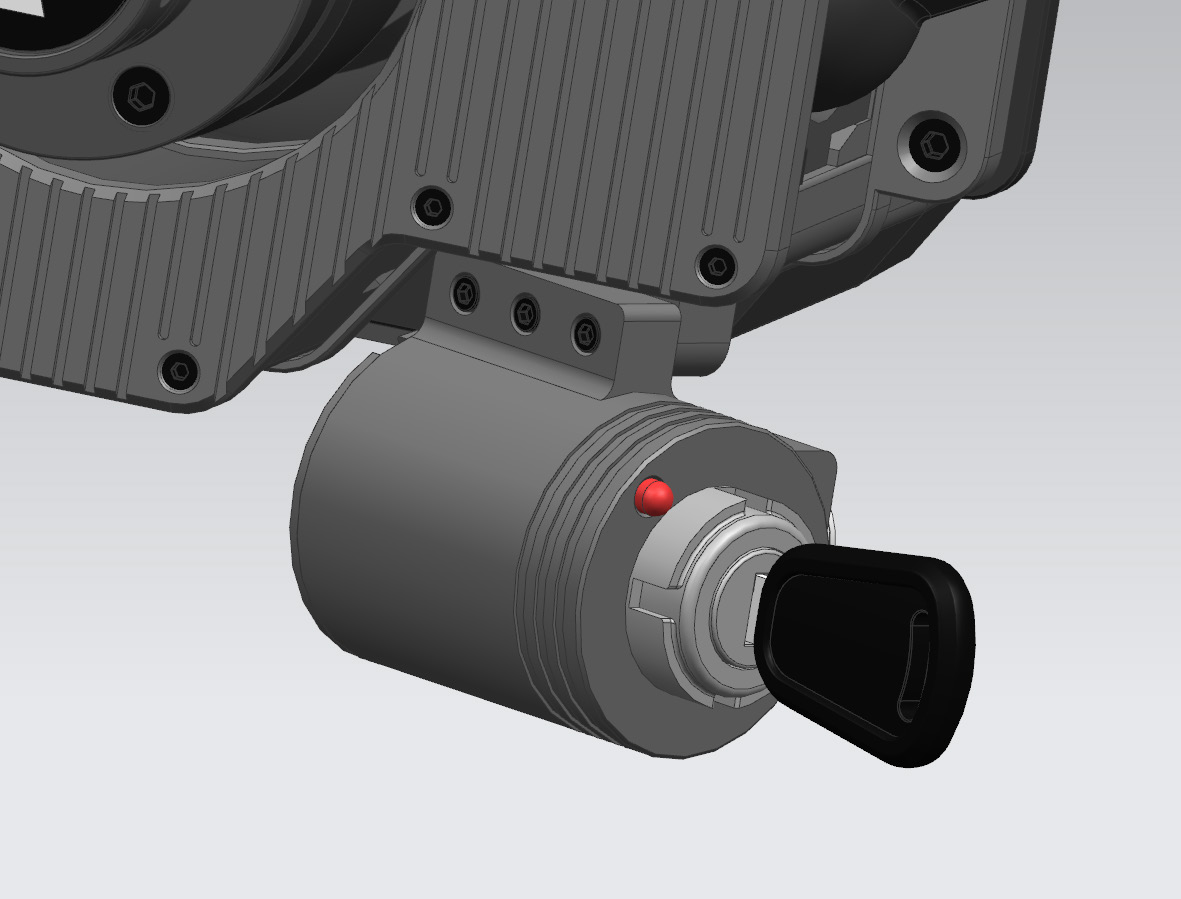

调整震感强度
这三个螺丝越紧，震感越弱。请自行调整到恰当的强度。
震动强度螺丝
13

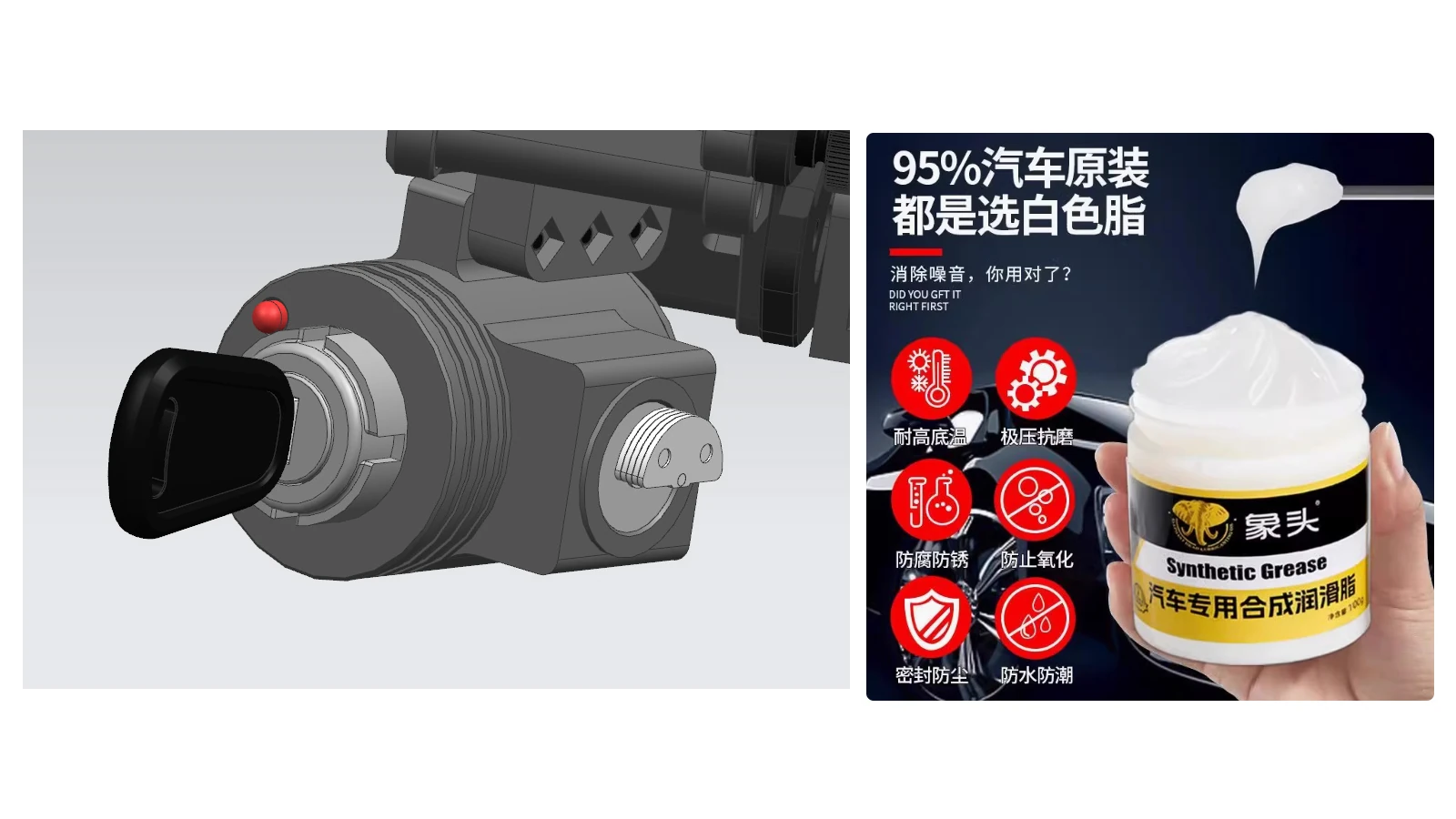

钥匙模块保养须知
钥匙模块的锁芯是损耗品，它的使用频率比真车多，所以需要保养，否则将加速磨损。磨损造成的卡顿是不可逆的，需要发回更换更换锁芯。
定期给钥匙涂抹润滑脂，可以大幅延长钥匙模块的使用寿命。
卡顿不在保修范围，需要收取零件费手工费。
